活性炭是一种经特殊处理的炭，将有机原料（果壳、煤、木材等）在隔绝空气的条件下加热，以减少非碳成分（此过程称为炭化），然后与气体反应，表面被侵蚀，产生微孔发达的结构（此过程称为活化）。由于活化的过程是一个微观过程，即大量的分子碳化物表面侵蚀是点状侵蚀 ，所以造成了活性炭表面具有无数细小孔隙。活性炭表面的微孔直径大多在2～50nm之间，即使是少量的活性炭，也有巨大的表面积，每克活性炭的表面积为500~1500m2，活性炭的一切应用，几乎都基于活性炭的这一特点。
活性炭是由木质、煤质和石油焦等含碳的原料经热解、活化加工制备而成，具有发达的孔隙结构、较大的比表面积和丰富的表面化学基团，特异性吸附能力较强的炭材料的统称。

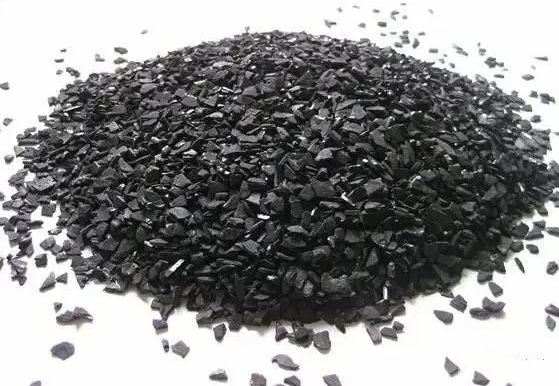

通常为粉状或粒状具有很强吸附能力的多孔无定形炭。由固态碳质物（如煤、木料、硬果壳、果核、树脂等）在隔绝空气条件下经600～900℃高温炭化，然后在400～900℃条件下用空气、二氧化碳、水蒸气或三者的混合气体进行氧化活化后获得。
炭化使碳以外的物质挥发，氧化活化可进一步去掉残留的挥发物质，产生新的和扩大原有的孔隙，改善微孔结构，增加活性。低温（400℃）活化的炭称L-炭，高温（900℃）活化的炭称H-炭。H-炭必须在惰性气氛中冷却，否则会转变为L-炭。活性炭的吸附性能与氧化活化时气体的化学性质及其浓度、活化温度、活化程度、活性炭中无机物组成及其含量等因素有关，主要取决于活化气体性质及活化温度。
活性炭的含炭量、比表面积、灰分含量及其水悬浮液的pH值皆随活化温度的提高而增大。活化温度愈高，残留的挥发物质挥发愈完全，微孔结构愈发达，比表面积和吸附活性愈大。
活性炭中的灰分组成及其含量对炭的吸附活性有很大影响。灰分主要由K2O、Na2O、CaO、MgO、Fe2O3、Al2O3、P2O5、SO3、Cl-等组成，灰分含量与制取活性炭的原料有关，而且，随炭中挥发物的去除，炭中的灰分含量增大。
截止2007年，世界活性炭年产量达900kt，其中煤基(质)活性炭占总产量的2/3以上；而国内年产量已突破400kt，居世界首位，美国、日本等也是世界主要的活性炭产出国。
制备技术
化学活化法
化学活化法就是通过将各种含碳原料与化学药品均匀地混合后，一定温度下，经历炭化、活化、回收化学药品、漂洗、烘干等过程制备活性炭。磷酸、氯化锌、氢氧化钾、氢氧化钠、硫酸、碳酸钾、多聚磷酸和磷酸酯等都可作为活化试剂，尽管发生的化学反应不同，有些对原料有侵蚀、水解或脱水作用，有些起氧化作用，但这些化学药品都可对原料的活化有一定的促进作用，其中常用的活化剂为磷酸、氯化锌和氢氧化钾。化学活化法的活化原理还不十分清楚，一般认为化学活化剂具有侵蚀溶解纤维素的作用，并且能够使原料中的碳氢化合物所含有的氢和氧分解脱离，以 H2O、CH4等小分子形式逸出，从而产生大量孔隙。此外，化学活化剂能够抑制焦油副产物的形成，避免焦油堵塞热解过程中生成的细孔，从而可以提高活性炭的收率。我国木质磷酸法粉状活性炭已经实现了规模化、自动化和清洁化生产，整体技术达到领先水平。
（1）磷酸活化法
磷酸法制备活性炭的过程中，磷酸与木质纤维原料的作用机理可分为以下几个方面：润胀作用、加速活化作用、脱水作用、氧化作用和芳香缩合作用。
磷酸活化法的基本工艺包括木屑筛选、干燥、磷酸溶液配制、混合(或浸渍) 、炭化、活化、回收、漂洗（包括酸处理和水洗）、离心脱水、干燥与磨粉等工序，如生产颗粒活性炭还需增加捏合工艺。另外，附设专门的废气净化系统，回收烟气中的磷酸和炭粉，减少对环境的污染。磷酸活化法的生产工艺中，要注意在炭化段控制度，让磷酸充分渗透入木屑，再与活化段协同控制，可以明显提高活性炭吸附能力，产品质量稳定，同时适当降低活化温度对降低产品灰分有利。炭活化尾气采用多段液相回收可以增加磷酸和细炭粉的回收，采用高压静电方式也有利于尾气中焦油的去除。
（2）氯化锌活化法
ZnCl2在活化过程中使木质纤维原料发生脱氢反应并进一步芳构化，从而形成初步孔结构，水洗脱除氯化锌后即形成孔隙结构。此外还有学者认为氯化锌在炭化时形成新生炭沉积的骨架，当其被洗去之后，炭的表面便暴露出来，构成了具有吸附力的活性炭内表面。
氯化锌活化工艺流程与磷酸活化法工艺基本相似。氯化锌法活性炭由于其孔径分布相对集中、吸附力强等特点，一直受到国内外市场的青睐，需求量逐年增加。
（3）氢氧化钾活化法
KOH活化法是20世纪70年代兴起的一种制备高比表面积活性炭的活化工艺，其活化过程是将原料炭与数倍炭质量的KOH或NaOH混合，在不超过500℃下脱水后于800 ℃左右煅烧若干时间，冷却后将产品洗涤至中性即可得到活性炭。反应机理是活化过程中被消耗的炭主要生成了碳酸钾，同时在800℃左右，被炭还原的金属钾（沸点762℃）析出，金属钾的蒸气不断进入碳原子所构成的层与层之间进行活化，这两个反应使产物具有很大的比表面积。
KOH法活性炭主要应用在超级电容器领域。以椰壳为主要原料所制得的活性炭比表面积可接近3000m2/g，比电容可超过200F/g，同时还可表现出非常优良的储氢和储甲烷能力，在77K 和100kPa的情况下，储氢量可达到2.94%，压力提高至1MPa，储氢量可达4.82%。
客服1
